屋面盖板型变形缝R-WM高低跨直角形安装做法
作者:www.lgbxf.com 发布日期:2019-11-01

  屋面盖板型变形缝R-WM高低跨直角形安装做法是依据04CJ01-3图集命名的型号,构造原理和其它图集一致。联贯小编就屋面变形缝安装做法为大家分开讲解平面和直角的对应规范。

  一、槽口预留及处理.

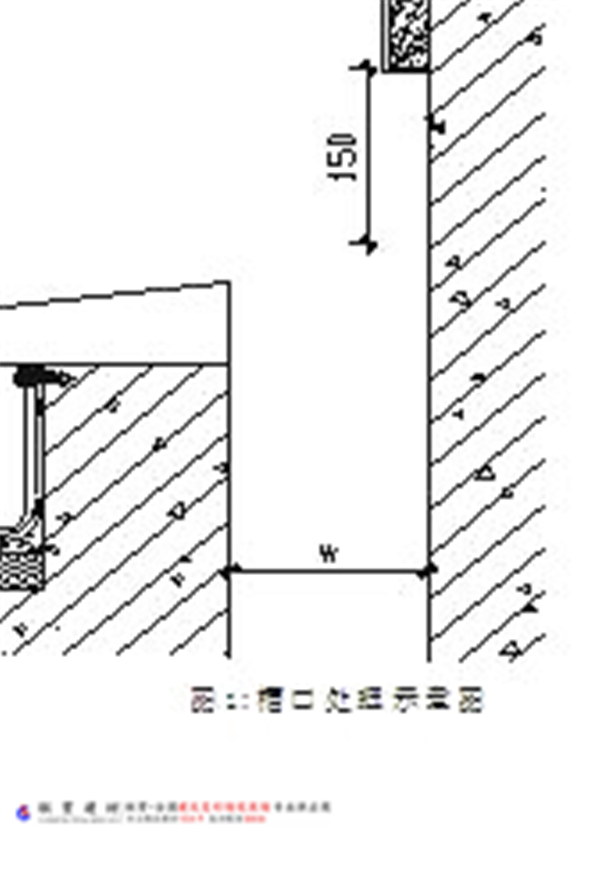

  1、槽口预留处理成如图1所示形状、尺寸。图中W为伸缩缝缝宽。


  2、保持整条缝的直线度。

  3、槽口两边安装基面保持平整、光洁。

  4、清除干净缝内杂物及垃圾。

  二、贴止水带.

  1、将安装基面清理干净。

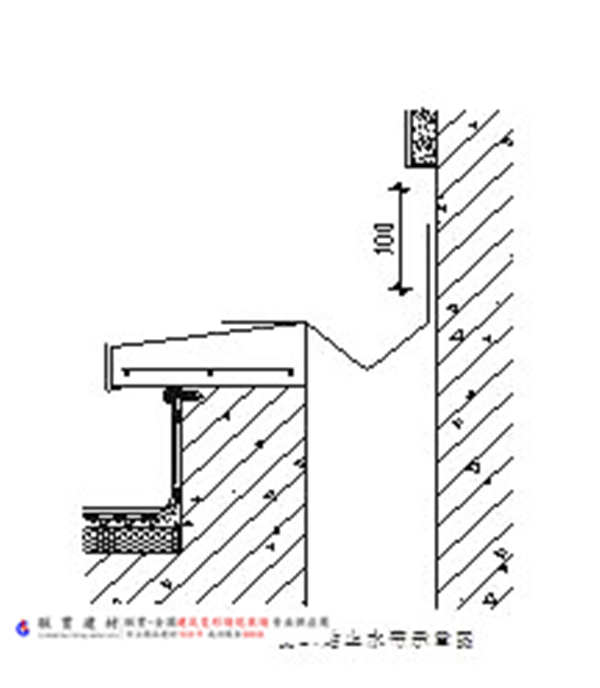

  2、弹线确定止水带贴合位置,止水带与安装基面贴合宽度如图2。


  3、在安装基面和止水带两边贴合部位上刷涂基层胶,待其干燥至不粘手时贴合、压平、压实。完成后如图2所示形状。

  4、两条止水带连接采用搭接胶对接,接合长度10cm左右。在止水带接合部位上刷涂基层胶,待其干燥至不粘手时贴合、压平、压实。

  5、屋面伸缩缝止水带一定要装好排水。一种方法:将止水带连接到外墙伸缩缝的止水带或内层皮条。另一种方法:在止水带上安装落水管。

  6、止水带分断可用美工刀划断。

  三、安装铝合金基座、止水胶条。

  1、摆上铝合金基座,用红漆将基座上孔的位置标记到安装基面上。

  2、在标记位置用电锤钻孔,装上8mm塑料膨胀管。

  3、摆上铝合金基座,拧上M5园头自攻螺钉。

  4、铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。

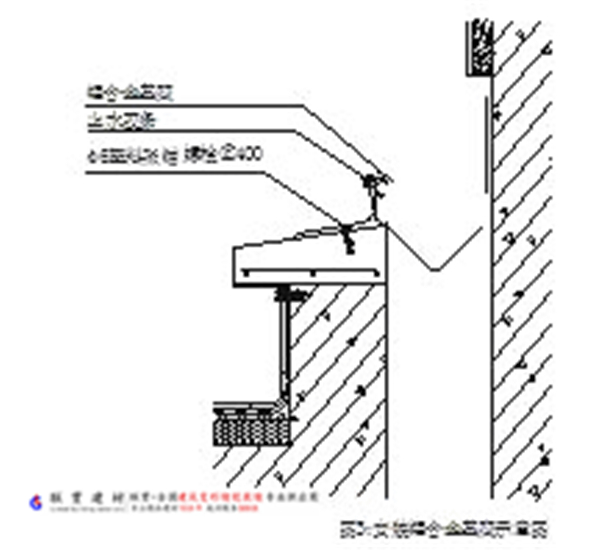

  5、将止水胶条的筋套入铝合金基座槽内。完成后如图3所示形状。


  四、安装滑杆、盖板.

  1、摆上盖板,将滑杆安装位置标记到铝合金基座上。

  2、用胶带纸将滑杆初步固定至要安装的部位。

  3、摆上盖板,拧上滑杆螺丝。

  4、盖板接头处两边对齐。

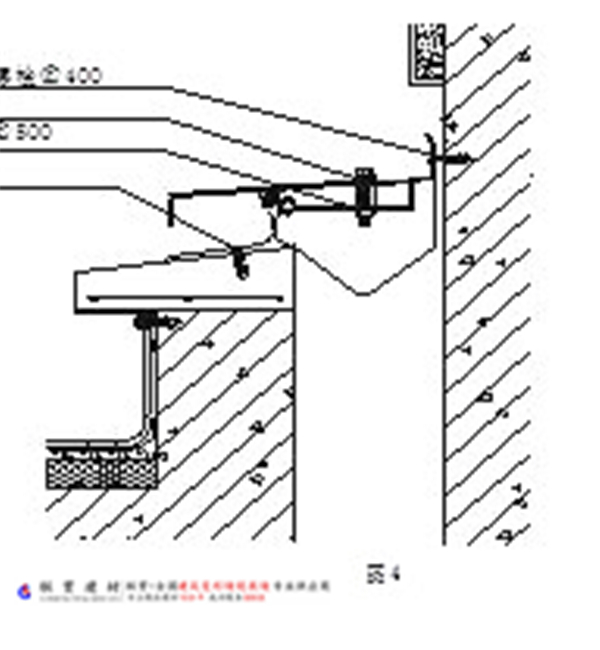

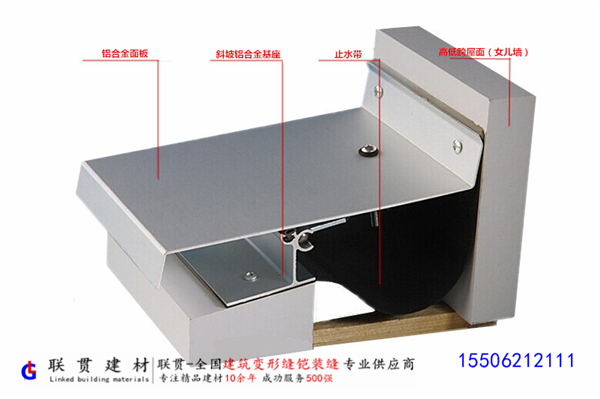

  5、在盖板接头处打胶贴上不锈钢封条。封条两边胶水抹平。完成后如图4所示形状。(同产品图)。


  6、铝合金盖板分断可用钢锯锯断,用铝合金锉刀锉平。不锈钢盖板分断可用角磨机装1mm或2mm砂轮切割片切断再磨平。
